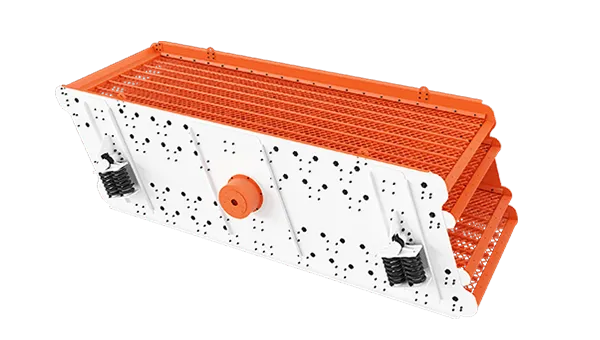

YK круговой вибрационный грохот

Области применения: Базальт, кварцит, булыжник, гранит, строительные отходы, железная руда, известняк, материал для вторичной переработки бетона

0-50mm

Размер подачи

15-90KW

Мощность двигателя

30-600T/H

Производительность

WhatsApp: +86 13938447778 kq@kqmachinery.com

Быстрый ответ за 60 секунд

Технический ответ за 30 минут

Предложение по дизайну за 24 часа

365 дней для получения потребностей в обслуживании

Применимые материалы

Базальт, кварцит, булыжник, гранит, строительные отходы, железная руда, известняк, материал для вторичной переработки бетона
Области применения

Добыча и обработка камня, производство щебня для автомобильных и железных дорог, утилизация твердых промышленных отходов, строительные отходы и т.д.

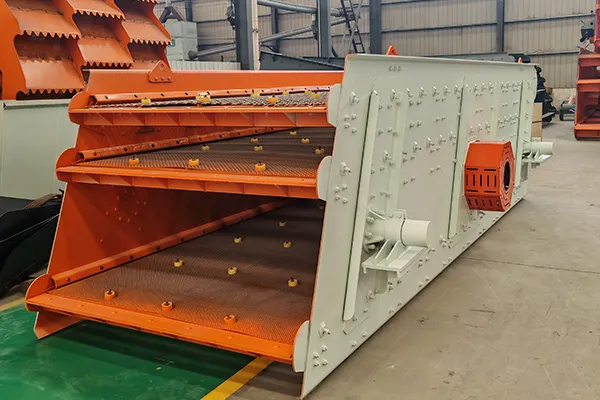

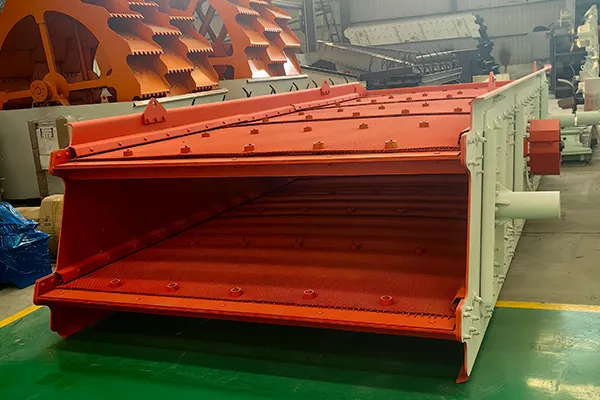

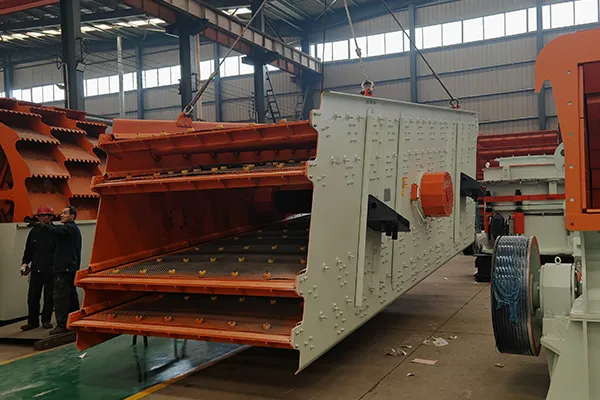

YK круговой вибрационный грохот

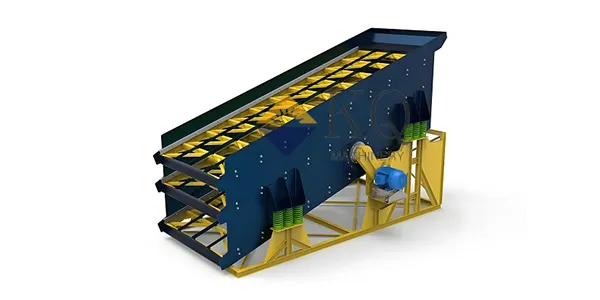

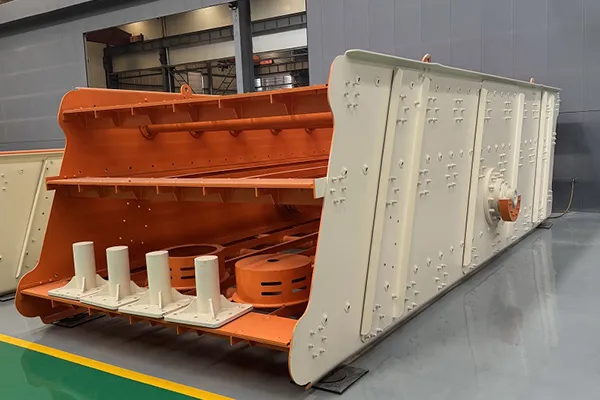

Круговой вибрационный грохот YK в основном состоит из короба, сетки, возбудителя, демпфирующего пружинного устройства и шасси. Цилиндрический эксцентриковый вал возбудителя и эксцентриковый блок используются для регулировки амплитуды. Вибратор установлен на боковой пластине короба грохота, приводится во вращение двигателем через треугольный ремень, который генерирует центробежную силу инерции и заставляет короб грохота вибрировать. Боковая плита грохота изготовлена из высококачественной стальной плиты, а боковая плита соединена с поперечной балкой и основанием вибровозбудителя с помощью высокопрочных болтов или заклепок с кольцевым пазом. Вибратор установлен на боковой пластине ситового короба, приводится во вращение двигателем через муфту, создавая центробежную силу инерции и заставляя сито вибрировать.

Преимущества продукта

1、Многослойная высокоэффективная сортировка:

2-4 слоя сетки (отверстие 3-150 мм) лестничного расположения, с использованием полиуретана / марганцевой стали композитной пластины экрана (срок службы ≥ 12 месяцев), эффективность просеивания ≥ 95%, производительность обработки до 50-1200 т/ч, подходит для классификации заполнителя и обезвоживания хвостов многосценарий.

2、 Технология двухчастотного возбуждения:

Двойные вибрационные двигатели (мощность 1,5-30 кВт) поддерживают высокочастотный/низкочастотный режим переключения (скорость 750-1500 об/мин), амплитуда 2-8 мм бесступенчатой регулировки, точно соответствуют потребностям просеивания влажных и сухих материалов, скорость пересыпания порошка снижена на 20%.

3、Интеллектуальная система гашения вибрации:

Резиново-пружинное композитное виброгасящее сиденье + динамическая калибровка баланса, вибропроводимость оборудования <5%, снижение требований к базовой нагрузке на 40%, шум ≤ 75 дБ, для соответствия городским экологическим стандартам.

4、 Быстрая смена конструкции экрана:

Модульная рама грохота (замена одного слоя ≤ 15 минут) и гидравлическое запорное устройство, поддерживают демонтаж и установку без инструментов, эффективность обслуживания увеличена на 50%, ежегодное время простоя сокращено на 30%.

Размер дробленого продукта

Есть вопросы?

Не стесняйтесь обращаться к нам.

Запросить предложение Связаться с нами

Принцип работы

Через одноприводный и двухприводный двигатель (мощность 15-90кВт) синхронное обратное вращение для создания направленной силы возбуждения, привод ситового короба с частотой 25-50Гц для трехмерного эллиптического движения, материал на поверхности сита (амплитуда 2-8мм регулируется) на расслоение прыгает вперед, мелкие частицы через отверстия сита (отверстие 3-150мм) вниз, крупный материал вдоль поверхности сита разгружается для достижения многоступенчатой сортировки по размеру частиц. Интеллектуальная система управления отслеживает параметры вибрации и состояние нагрузки в режиме реального времени, динамически регулирует угол и скорость вращения блока смещения двигателя (750-1500 об/мин), переключается между высокочастотным (отсев мелких частиц) и низкочастотным (отсев влажного липкого материала) режимами, эффективность отсева ≥95%. Система демпфирования с упругой резиновой пружиной изолирует более 80% передачи вибрации, с эластичным шаром с отверстием против засорения (≥98% очистки от засорения) и быстрым натяжением структуры грохота, подходит для условий работы от -30 ℃ до 120 ℃. Производительность 50-1200 т/ч, настраиваемые деки грохота (2-4 деки) и материалы пластин грохота (полиуретан / марганцевая сталь), чтобы удовлетворить песок и гравий, металлургические хвосты и переработанные заполнители сухой и мокрый метод точной сортировки.

Спецификация

*Производительность зависит от материала, размера подачи и других факторов

Модель	Спецификация поверхности экрана (мм)	Слои	Размер подачи (мм)	Размер пор сита (мм)	Производительность(т/ч)
2YK1237	3700×1200	2	≤400	3-50	30-100
3YK1237	3700×1200	3	≤400	3-50	30-100
2YK1548	4800×1500	2	≤400	3-100	30-275
3YK1548	4800×1500	3	≤400	3-100	30-275
2YK1848	4800×1800	2	≤400	3-100	56-330
3YK1848	4800×1800	3	≤400	3-100	56-330
4YK1848	4800×1800	4	≤400	3-80	56-330
2YK1860	6000×1800	2	≤400	3-100	65-586
3YK1860	6000×1800	3	≤400	3-100	65-586
4YK1860	6000×1800	4	≤400	3-100	65-586
2YK2160	6000×2100	2	≤400	3-100	81-720
3YK2160	6000×2100	3	≤400	3-100	81-720
4YK2160	6000×2100	4	≤400	3-100	81-720
2YK2460	6000×2400	2	≤400	3-150	100-810
3YK2460	6000×2400	3	≤400	3-150	100-810
4YK2460	6000×2400	4	≤400	3-150	150-850
2YK2870	7000X2800	2	≤400	5-100	120-680
3YK2870	7000X2800	3	≤400	5-100	180-720
2YK3070	7000X3000	2	≤400	5-100	200-700
3YK3070	7000X3000	3	≤400	5-100	230-800
