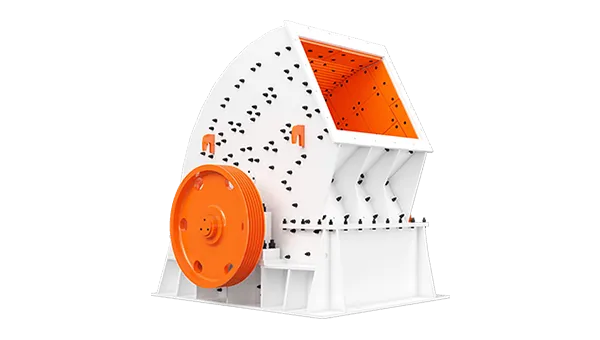

Тяжелая молотковая дробилка PCD

Области применения: Он подходит для всех видов горных пород низкой и средней твердости, таких как известняк, габбро, медная руда, бокситы и т.д.

10-100mm

Размер подачи

75-1000KW

Мощность двигателя

80-750T/H

Производительность

WhatsApp: +86 13938447778 kq@kqmachinery.com

Быстрый ответ за 60 секунд

Технический ответ за 30 минут

Предложение по дизайну за 24 часа

365 дней для получения потребностей в обслуживании

Применимые материалы

Он подходит для всех видов горных пород низкой и средней твердости, таких как известняк, габбро, медная руда, бокситы и т.д.
Области применения

Дробление руды, производство искусственного песка и гравия для железных дорог, шоссе и строительной индустрии.

Тяжелая молотковая дробилка PCD

PCD тяжелая молотковая дробилка принимает высокую плотность поликристаллического алмаза композитной головки молотка (PCD головка молотка, срок службы ≥ 5000 часов), оснащен гидравлической открытой коробчатой структуры и модульной молотковой диск быстрой замены системы, чтобы достичь одной головки молотка быстрой замены в 30 минут. Тяжелый молотковый ротор (диаметр 1200-1800 мм, скорость 750-1200 об/мин) в сочетании со ступенчатым ударным вкладышем, ударно-сдвиговое композитное дробление известняка, базальта и других материалов средней и высокой твердости, максимальный размер подачи ≤1000 мм, производительность 200-1200 т/ч, размер готового продукта 5-40 мм регулируется, содержание игл и хлопьев <10%. Интеллектуальная система мониторинга определяет температуру подшипников, баланс ротора и частоту вибрации в режиме реального времени, автоматически регулирует скорость подачи и зазор дробления, а также включает защиту от отключения в течение 0,5 секунд в ненормальном состоянии, что снижает процент отказов на 40%. Гидравлическая система смазки (устойчивая к низким температурам -30℃) и канал принудительного воздушного охлаждения обеспечивают стабильную работу в условиях высоких температур, а энергопотребление одной машины составляет 0,8 кВт-ч/тонну. Она может быть оснащена предварительным просеиванием или модулем привода двойной мощности, который подходит для головного дробления линии производства заполнителей или рециркуляционного дробления строительных отходов, а комплексные эксплуатационные расходы снижаются на 30%.

Преимущества продукта

1: Сверхдолговечная алмазная головка молотка:

использование поликристаллического алмаза (PCD) композитной головки молотка, устойчивость к истиранию, чем традиционный сплав высокого хрома для повышения в 3 раза, срок службы ≥ 5000 часов, дробление твердых пород одной тонны молотка стоимость снижается на 65%;

2: Технология быстрого обслуживания с нулевым временем простоя: гидравлическое устройство открытия и модульная конструкция диска молота, замена головки молота занимает всего 20 минут, ежегодное обслуживание человеко-часов сократилось на 70%, для поддержки непрерывного производства;

3: Высокая производительность и энергосберегающая

производительность:

тяжелый молотковый ротор (1200-1800 мм) в сочетании со ступенчатой камерой дробления, производительность переработки до 1200 т/ч, потребление энергии до 0,8 кВт-ч/тонну, экономия электроэнергии 25% в год;

4: Интеллектуальная защита безопасности:

мониторинг вибрации ротора и температуры подшипников в реальном времени, инициирование аномального отключения в течение 0,5 секунд, снижение частоты отказов на 40% и гарантия безопасности производственной линии;

5: Адаптация к экстремальным условиям работы:

низкотемпературная смазка при температуре -30℃ и высокотемпературная система воздушного охлаждения, адаптированная к сложным сценариям, таким как открытые шахты, переработка строительных отходов и т.д. Размер частиц готового продукта регулируется в пределах 5-40 мм, а доля игольчатых хлопьев составляет <10%, что удовлетворяет спрос на высокостандартные агрегаты.

Размер дробленого продукта

Есть вопросы?

Не стесняйтесь обращаться к нам.

Запросить предложение Связаться с нами

Принцип работы

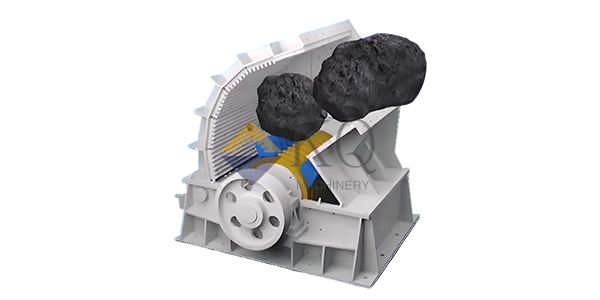

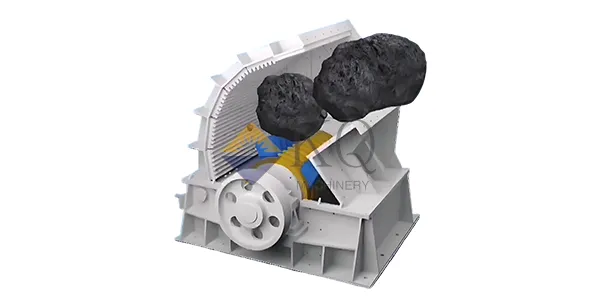

Принцип работы тяжелой молотковой дробилки PCD: материалы равномерно подаются в дробильную камеру с помощью тяжелого вибрационного питателя (амплитуда регулируется от 0-15 мм), а высокоскоростной вращающийся ротор тяжелого молотка (1200-1800 мм в диаметре и 750-1200 об/мин в скорости) приводит в движение композитную головку молотка из поликристаллического алмаза (PCD головка молотка) для дробления материалов с высокоскоростным ударом. Под действием ударной силы головки молота и обратного столкновения ступенчатых ударных вкладышей, крупный материал проходит многоступенчатое дробление «удар - сдвиг - измельчение», и, наконец, выгружается через нижнее колосниковое сито (с зазором 5-40 мм с плавной регулировкой), а сверхлимитный материал возвращается на вторичное дробление. Интеллектуальная система отслеживает вибрацию ротора (точность ±0,01 мм), температуру подшипников и нагрузку на двигатель и динамически регулирует скорость подачи и зазор между ударными плитами, чтобы обеспечить стабильность размера частиц готового продукта (игла и хлопья <10%). Гидравлическая структура открытия (3 минуты открытия и закрытия) поддерживает быструю замену головки молота. В сочетании с низкотемпературной предварительной смазкой -30℃ и системой воздушного охлаждения теплоотвода, машина достигает непрерывного и эффективного дробления известняка, базальта и других материалов (прочность на сжатие ≤ 250MPa), с производительностью 1200 т/ч и энергопотреблением одной тонны 0,8 кВт/ч, что подходит для высокоабразивных условий работы.

Спецификация

*Производительность зависит от материала, размера подачи и других факторов

Модель	Спецификация	Размер загрузочного отверстия(mm)	Максимальный размер подачи(mm)	Производительность (т/ч)	Мощность двигателя(kw)	Габаритные размеры(mm)
PCZ1310	1310X1050	890X1075	≤650	150-180	160	2950X2250X2495
PCZ1512	1500X1160	1200X900	≤600	250-400	(160kw-4)*2	3220X2520X2800
PCZ1615	1675X1510	1480X1200	≤650	400-800	(220kw-4)*2	3665X2915X3440
PCZ1620	1660X1900	2000X1200	≤800	800-1000	400KW*2	3500X3100X3200
PCZ1820	1800X1964	2000X1200	≤800	800-1500	800KW-6	3474X3822X3520
PCZ2020	1920X2000	2010X1200	≤800	1200-1600	800KW-6	4160X3920X3520
PCZ2125	2100X2486	2600X1690	≤1200	2000-3000	1250KW-6	5057X4565X4666
PCZ3032	3000X3220	3240X1840	≤1200	4500-6000	(1250KW-6)*2	6710X6122X6340

PC0910	900x1000	1070x750	≤150	150-200	(110kw-4)*2	2600x2200x2050
PC1012	1000x1180	1255x810	≤200	250-300	(132kw-4)*2	2800x2400x2300
PC1213	1200x1280	1350x900	≤200	300-350	(160kw-4)*2	2970x2625x2580
PC1216	1270x1490	1530x920	≤250	400-500	(200kw-4)*2	3070x2840x2580
PC1220	1220x1950	2000x920	≤250	500-700	(250kw-4)*2	3080x2280x2580
PC1622	1580x2150	2290x960	≤300	600-900	630kw-6	4095x3495x2960
PC1826	1752X2490	2550X1080	≤300	800-1200	800kw-6	4085X4250X3400
PC2026	2000X2490	2550X1170	≤300	1000-1500	1000kw-6	4490X4260X3725
