Мобильная ударно-дробильная установка гусеничного типа

Области применения: Базальт, кварцит, булыжник, гранит, строительные отходы, железная руда, известняк, материал для вторичной переработки бетона.

≤200mm

Размер подачи

30-630KW

Мощность двигателя

30-600T/H

Производительность

WhatsApp: +86 13938447778 kq@kqmachinery.com

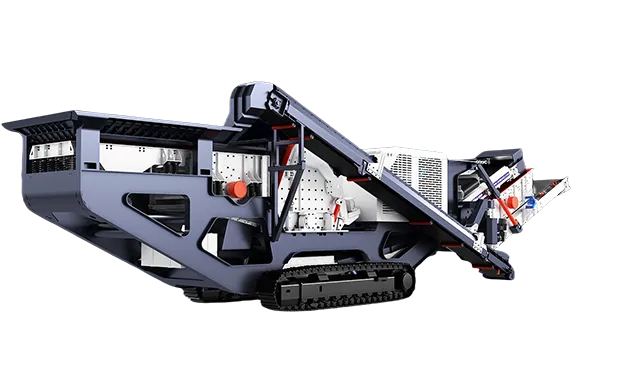

Мобильная ударно-дробильная установка гусеничного типа

Быстрый ответ за 60 секунд

Технический ответ за 30 минут

Предложение по дизайну за 24 часа

365 дней для получения потребностей в обслуживании

Применимые материалы

Базальт, кварцит, булыжник, гранит, строительные отходы, железная руда, известняк, материал для вторичной переработки бетона.
Области применения

Добыча и обработка камня, производство щебня для автомобильных и железных дорог, утилизация твердых промышленных отходов, строительные отходы и т.д.

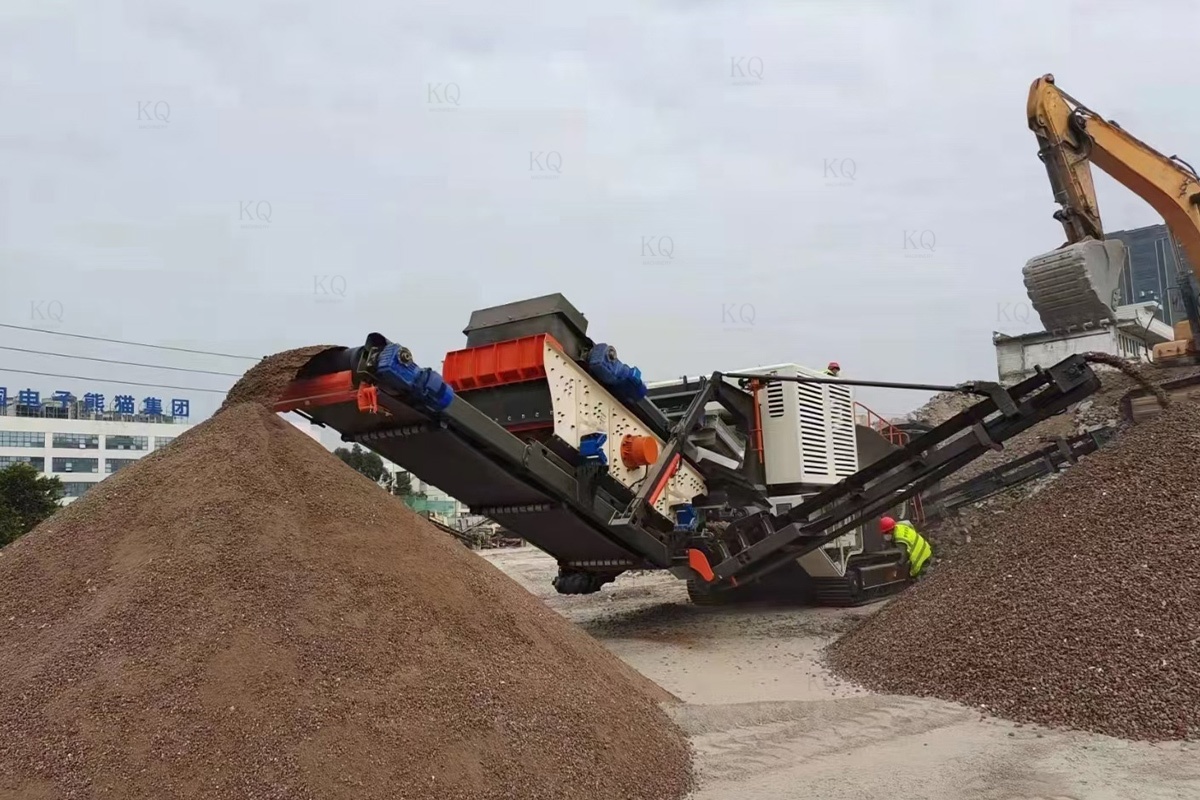

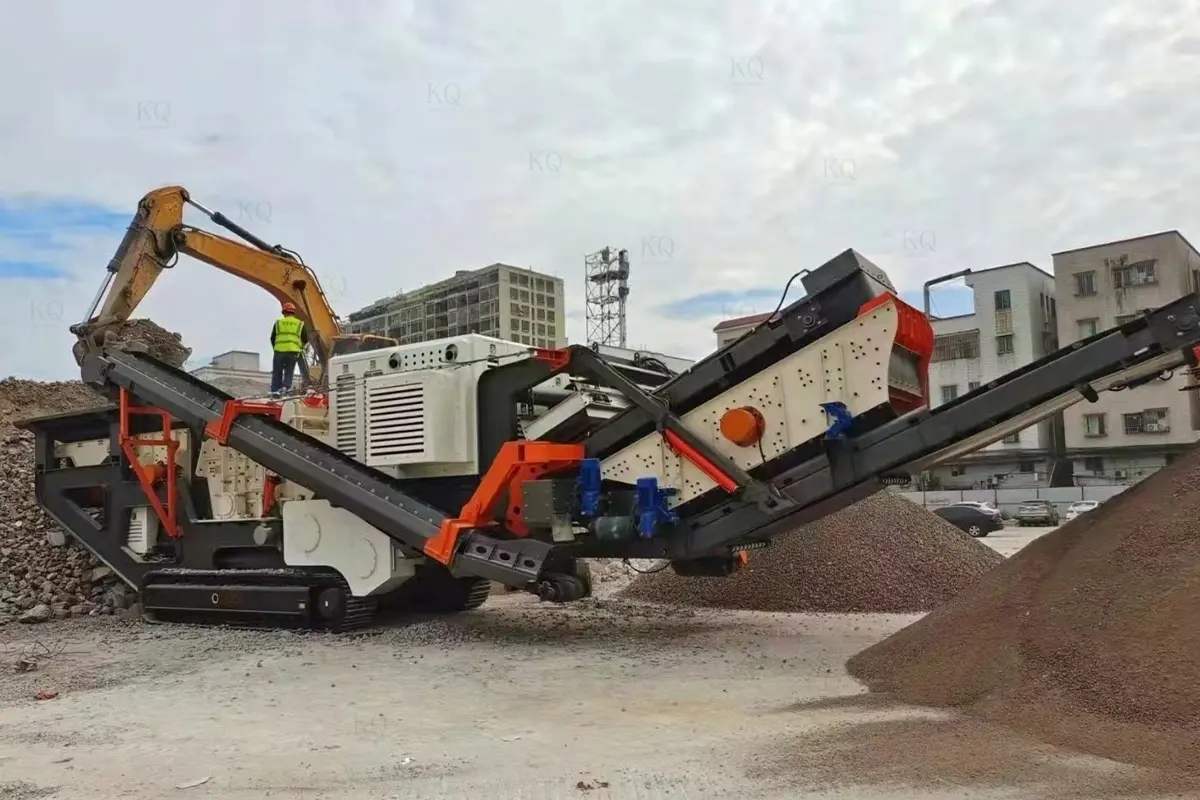

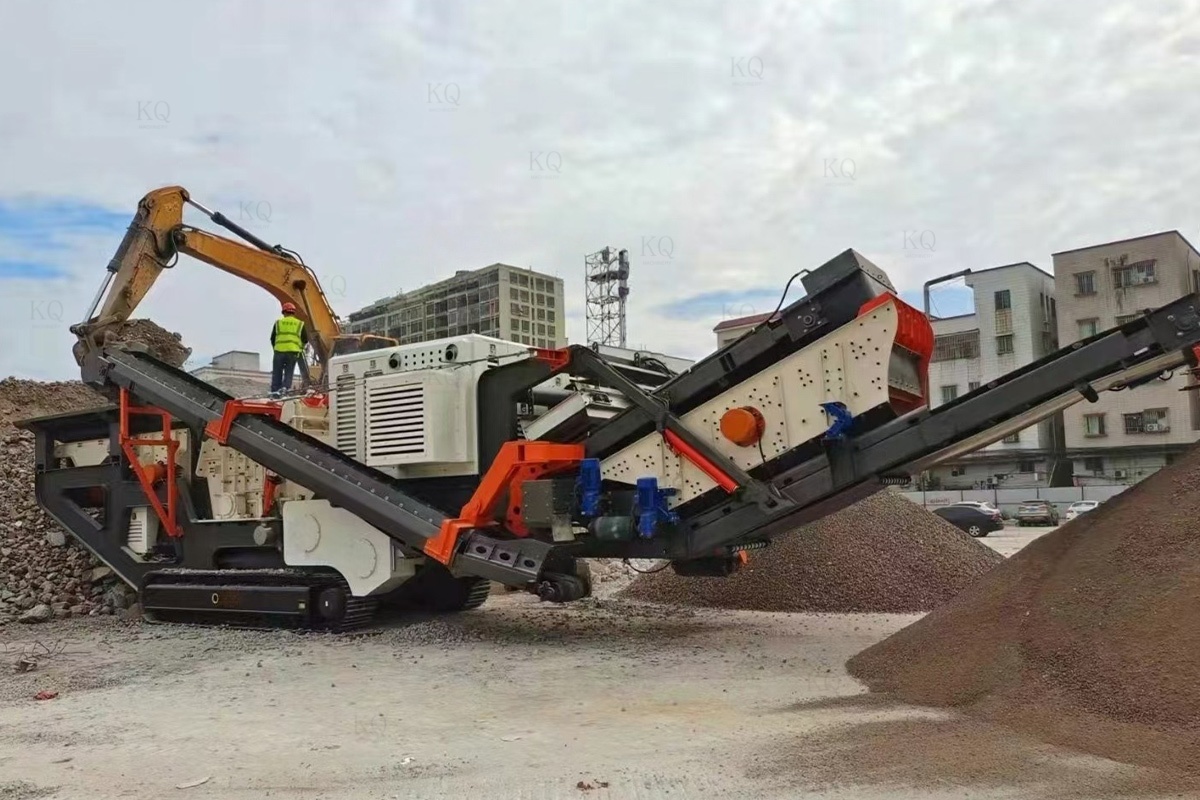

Мобильная ударно-дробильная установка гусеничного типа

Мобильная роторная дробилка на гусеничном ходу предназначена для эффективного дробления и работы в сложных условиях, оснащена полностью гидравлическим гусеничным шасси, поддерживает подъем по крутому склону 1:6 и передвижение по грязной дороге, скорость автономного перемещения 1,2 км/ч, завершает развертывание и перемещение за 45 минут. В роторной дробилке используется сверхмощный ротор (500-800 об/мин) и высокохромистые молотки, максимальный размер загружаемого материала 500 мм, производительность 150-500 т/ч, регулируемый размер частиц 20-50 мм, коэффициент кубовидности более 90%, что идеально подходит для формирования заполнителя и дробления горных пород средней твердости. Интеллектуальный центр отслеживает вибрацию подшипников, баланс ротора и нагрузку на двигатель в режиме реального времени, автоматически регулирует зазор между ударными плитами и скорость подачи, а также предупреждает о ненормальных условиях работы в течение 3 секунд, снижая процент отказов на 50%. Модульная быстроразборная конструкция обеспечивает 20-минутную замену пластинчатого молота, срок службы износостойких деталей увеличен до 8000 часов, а антифриз -25℃ и теплоотвод 50℃ обеспечивают непрерывную работу при экстремальных температурах. Применяется для железной руды, известняка, строительных отходов и других сценариев, потребление энергии одной машины составляет всего 1,3 кВт-ч/тонну, с гидравлическим складным конвейером для достижения интеграции «дробление-передача», сокращая цикл окупаемости инвестиций до 16 месяцев.

Преимущества продукта

Гусеничная мобильная ударно-дробильная установка прорывается через узкое место в отрасли с четырьмя инновационными преимуществами:

1: двойное питание привода:

дизель-электрический гибридный режим переключения одной кнопкой, без внешнего источника питания дизель полной нагрузки работы (расход топлива ≤ 18L / ч), доступ к сети автоматически переключиться на чисто электрический привод (потребление энергии на 15%), горные районы / нет энергии области работы без беспокойства!

2: Многоступенчатая система предварительного грохочения:

передний регулируемый наклонный грохот (отверстие грохота 20-100 мм) автоматически отводит сверхлимитный материал и квалифицированный материал, снижает неэффективный износ пластинчатого молотка на 30%, и повышает эффективность дробления до 220-600 т/ч одновременно;

3: Система самовосстановления AI:

встроенная база данных 2000+ случаев отказа, анализ спектра вибрации и кривой тока в реальном времени, за 48 часов предупреждение о поломке подшипника или дисбалансе ротора, а также автономная генерация решений по техническому обслуживанию, MTBF (среднее время между отказами) превышает 5000 часов.

4: Инновационный сценарий:

модульный интерфейс расширения поддерживает добавление молотковой головки для удаления железа или мелкого дробления в течение 10 минут, реализуя весь процесс «дробление железной руды - удаление примесей - формовка» как отдельную машину, и увеличивая окупаемость инвестиций на 40%.

Размер дробленого продукта

Есть вопросы?

Не стесняйтесь обращаться к нам.

Запросить предложение Связаться с нами

Принцип работы

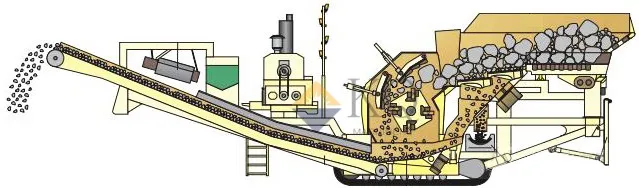

Полный анализ процесса работы мобильной роторной дробилки гусеничного типа: Когда оборудование запускается, дизельный двигатель приводит в действие гидравлическую систему для самопроверки и синхронного предварительного нагрева подшипника ротора до заданной температуры (>15℃). Материалы равномерно подаются в камеру дробления через вибропитатель (амплитуда 0-10 мм регулируется); ротор наносит удары по материалам со скоростью 500-800 об/мин, а многоступенчатая ударная плита динамически регулирует зазор (20-50 мм) через гидравлические цилиндры для реализации ударно-абразивного композитного дробления, и готовые продукты точно сортируются в нижней части. После дробления, заполнитель выгружается через гидравлический складной главный конвейер (ширина ленты 1.2м, скорость 0-3м/с регулируемая), и встроенный металлодетектор навесного устройства удаления железа отделяет магнитные примеси, такие как стальные прутки в режиме реального времени (степень удаления железа ≥98%), и сверхлимитные материалы автоматически возвращаются в дробилку через возвратную ленту. Интеллектуальное центральное управление в реальном времени отслеживает колебания тока и частоту вибрации, автоматически согласовывает скорость подачи и мощность ротора, коэффициент дробления в одном цикле 1:8, производительность переработки твердых пород стабильна на уровне 150-550 т/ч, весь процесс без вмешательства человека.

Спецификация

*Производительность зависит от материала, размера подачи и других факторов

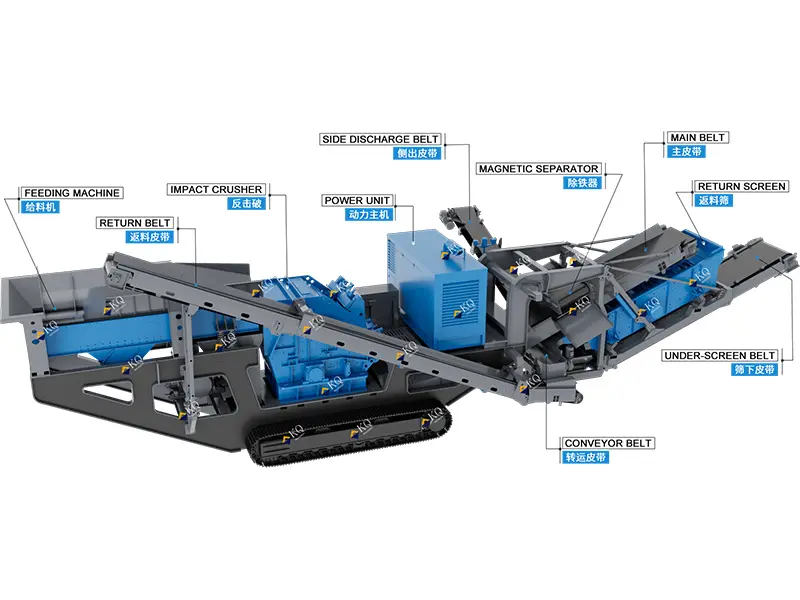

Устройство/модель	STF1010RS	STF1214RS	STF1315RS
питатели
Объем силоса (м³)	4	6	6
Модель питателя	FD1038	FD1248	FD1248
Мощность фидера (кВт)	11	15	15
Максимальный размер частиц при подаче (мм)	500	750	750
Дробилка
Устройство/модель	SPL1010	SPL1214	SPL1315
Мощность дробилки (кВт)	160	250	315
Производительность (т/ч)	80-200	100-400	150-500
Сито для возврата материалов
Устройство/модель	SX1536	SX1545	SX1545
Количество слоев экрана	1(2)	1(2)	1(2)
Ленточный конвейер
Главный ленточный конвейер	B1000	B1200	B1200
Ленточный конвейер под экраном	B1000	B1200	B1200
Ленточный конвейер с возвратом материала	B500	B500	B500
Режим движения	Моторный редуктор	Моторный редуктор	Моторный редуктор
Мощность машины (кВт)	215.4	317.4	382.4
Система питания (кВт)	Cummins 330	Cummins 560	Cummins 560
